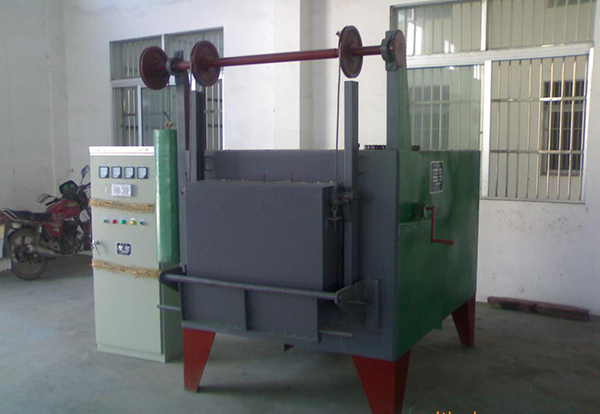

箱式电阻炉

一、用途

本箱式电阻炉供金属机件或合金钢件在空气中加热及淬火用。

二、主要技术参数

三、结构简介

该电阻炉主要由炉壳、炉衬、加热元件、炉门升降机构、电气控制系统等部分组成。

1.炉壳由型钢及钢板焊接而成，外形美观，刚度牢固。

2.炉衬采用高铝砖砌内层，轻质粘土砖砌中间层，外层为保温填料。

3.加热元件采用0Cr21Al6Nb高温电阻丝绕成螺旋状，分别置于炉膛两侧和底部。

4.炉门升降机构：炉门升降由炉门.绳轮、轴承、链轮.平衡块.炉门压紧装置组成。为了保证操作安全，炉门上装有行程开关，与炉门升降动作连锁，当炉门打开时，电炉电源即自动切断，以保证操作者安全。

5.电气控制系统：温度控制采用进口智能自适应PlD温控器，温控器选用富士PXW一9型，以4段斜坡+保温程序，并以4一20MA输出给周波控制器，连续调节可控硅输出功率，以达到控温目的，保证炉膛温度的稳定性，一旦超温可通过小型继电器来驱动交流接触器，立即切断加热主回路，以保证温度的稳定，温度记录采用上海大华中圆图记录仪，随时记录炉温工艺曲线。
