电热推杆式调质生产线

　　一、设备用途

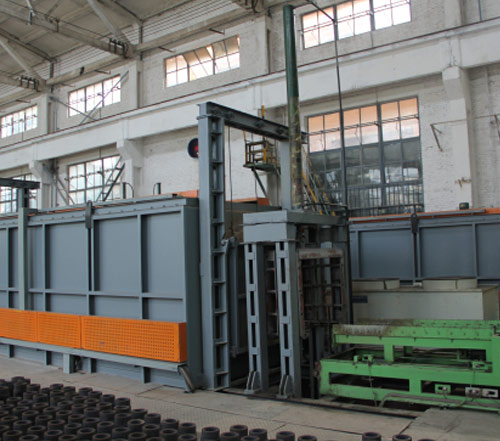

　　推盘式铝棒加热炉用于铝棒锻压前的加热。

　　二、设计输入参数

　　2.1、工件概要：材质：A6061、6082或相当材质;棒料规格尺寸：φ305mm×220-278mm(H);重量：30-60Kg;

　　2.2、棒料摆放：4件/排(600mm×4件=2400mm);

　　2.3、处理重量：60件/h;

　　2.4、加热工艺：

　　加热时间：120min;

　　铝棒出炉温度：460-520℃;

　　铝棒出炉基准温度：485℃(±5℃);

　　三、主要技术参数

　　1加热方式天然气加热

　　2热值8400Kcal/ Nm3

　　3电源380V 50HZ

　　4最大燃料消耗量～130Nm3/h

　　5平均燃料消耗量～80Nm3/h

　　6工件尺寸φ305mm×h220-278mm

　　7代表性产品φ254mm×350mm

　　8单个铝棒重量30-60Kg

　　9额定温度300-600℃

　　10节拍时间1min

　　11产能60件/h

　　12铝棒出炉温度460℃-520℃max

　　13铝棒出炉基准温度485±5℃

　　14炉内加热时间≤120min

　　15空炉升温时间≤100min(常温升到520℃)

　　16仪表控温精度±1℃

　　17设备噪音≤80dB

　　18加热温区4区(每区1个控温偶，2个记录偶)

　　19温度均匀性±3℃(同区截面)

　　20工作面高度≈1200mm

　　21风机功率18.5Kw×4台

　　22炉膛有效尺寸12000×2200×600mm

　　23助燃风机功率7.5Kw
